西子奥的斯电扶梯故障案例分析：速度控制电路5-RCB系统SC等继电器问题

发布时间： 2021-03-25 来源：网友分享

问题描述：

RCBII系统控制柜SC、ETSC、XLBR继电器容易烧毁。涉及梯型：

OH5000(控制柜为OHCON5403,OHCON5401)

XO-21VF(控制柜为300VF)

问题原因：

主电源缺相，使得SC、ETSC等继电器不能完全吸合，线圈电流过大，温升太高而烧毁。

原因分析：

主电源缺相（R、S其中一相）后，此时电梯不能启动，变压器经过滤波器和地构成回路，导致变压器进线端电压在200VAC 左右，变压器原110VAC输出端电压降低到58VAC左右。使得SC、ETSC等继电器不能完全吸合，线圈电流过大，温升太高而烧毁。

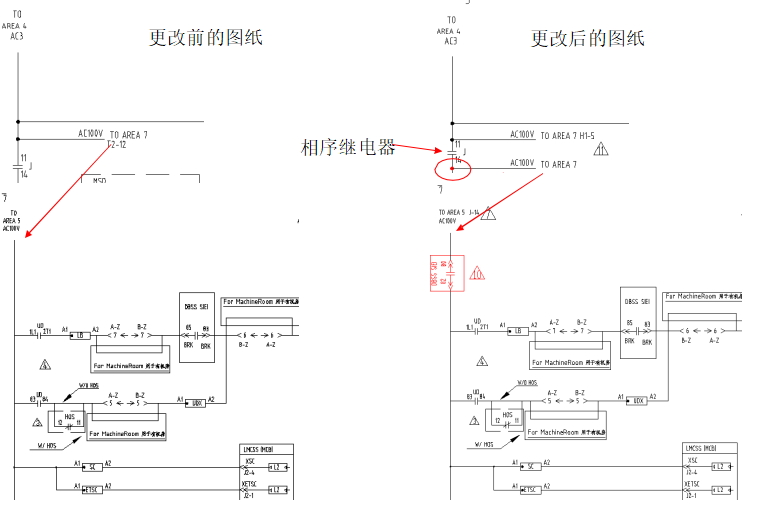

更改常吸继电器的电源端接线点为相序继电器的输出点的后端，在主电源缺相发生时，直接切断常吸继电器的控制电源，防止其烧毁。另外将1LS/2LS的信号线的电源端仍保留在相序继电器的触点前端，防止因相序继电器的误动作造成电梯停梯关人。更改前后的原理图见下页。
