西子奥的斯电扶梯故障案例分析：速度控制电路6-FUJI变频器定位问题

发布时间： 2021-03-26 来源：网友分享

问题描述：

1107版本的FUJI变频器磁极整定不成功。

涉及梯型：

OH5000MRL(控制柜为OHCON4723)

问题原因：

FUJI变频器的1107版本图纸作了修改，Enable信号由AMCB2提供，所以在定位是需要短接Enable信号。

原因分析：

FUJI变频器的1107版本图纸作了修改，Enable信号由AMCB2提供，所以在定

位是需要短接Enable信号。

定位方法：

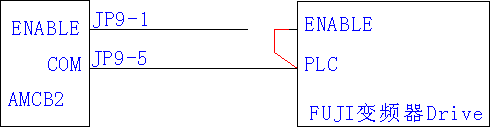

定位前必须短接Enable，如下图：

定位完成后恢复到原来的接线。如果你恢复接线，电梯在运行时断门锁，变频

器会报Ere故障。

工地可能存在一种情况，变频器的软件版本是1107，而接线方式仍然是原来的接线，如下图：

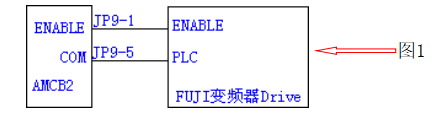

这些电梯在定位完成后，必须把变频器侧的短接线拆除，ENABLE信号（JP9-1）接入变频器，变为图1的状况。

FUJI变频器版本的查看方法：

通过服务器查看版本号的方法：按“MODULE”键后，选择“7”，到监控菜单“V”，然后用“GO ON”或“GO BACK”键翻看，ROM Current的数据即为软件版本号。
